工控机在全自动真空贴合设备中的应用
+ 查看更多
艾讯宏达在工业自动化行业拥有丰富经验,从固晶机到安检机等各式自动化设备,都能提供高品质的系统控制主机,解决不同自动化行业问题。在我们日常生活中包含手机屏、平板、液晶显示、电视、智能穿戴设备、车载面板等使用的显示屏都需要完美贴合。而我们的工控机是全自动真空贴合机的系统控制主机,确保生产线高效率不间断运行的核心。
全自动真空贴合设备是平板显示行业生产制程中的设备,用于盖板与模组间的贴合及除泡工作。贴合作业在真空状态下进行,可有效地消除盖板与模组间的气泡,利用上下箱体的压差对产品进行加压贴合。

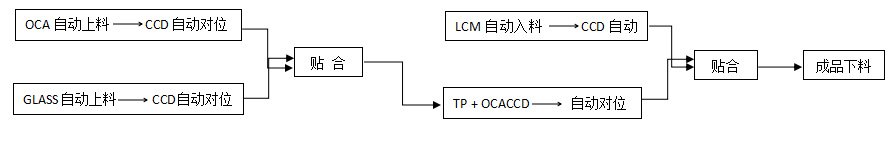

全自动真空贴合设备如何工作?

TP:触控玻璃;OCA:透明光学元件的特种粘胶剂;LCM:LCD显示驱动接口。

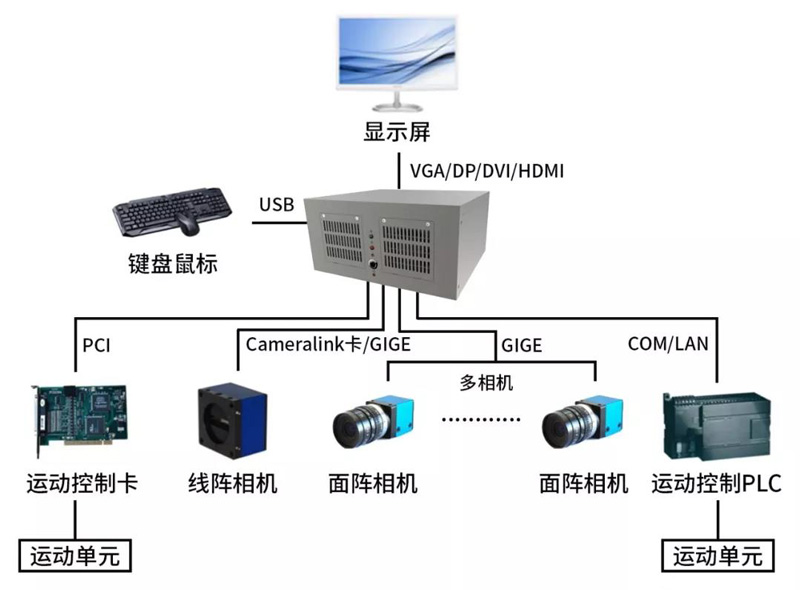

系统框架图:

系统特点:
根据用户设备的性能,需要工控机有一定的通用性,主机外观尺寸尽量保持一致。采用宽压工业电源让主机在复杂化用电环境中更加稳定可靠。考虑视觉系统硬件工作稳定性相机有着决性因素,在选配工控机时对网口的数据吞吐性能作为稳定性等重要性能指标加以着重关注。如:支持9K数据包提高数据传输效率,关注网口百万数据包通过率指标减少数据丢包发生。要求网卡满速率压力负载情况下工作的稳定性,加强相机连线可靠性。
艾讯宏达工控机配置:

方案一

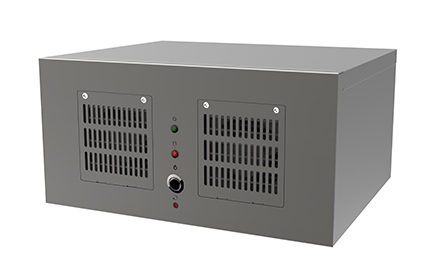

· 工控机箱:GT6055GB-PS2(2个档片位机箱)
· 主板:SYS86350V4GA
· CPU:Intel i7-4770 CPU
· 内存:DDR3L 8GB
· 硬盘:1TB
· 扩展:1个PCIe 16X槽、1个MiniPCIe槽(4~10网口)
通过扩接网卡实现4~10网口的配置需求(采用PLC控制滑台)

方案二

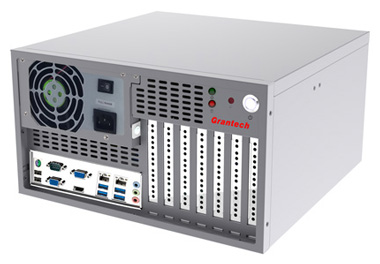

· 工控机箱:GT6055GB-ATX(7档片位机箱)
· 主板:SYM86360V4GA
· CPU:Intel i7-4770 CPU
· 内存:DDR3L 16GB
· 硬盘:1TB
· 扩展:1个PCIe 16X槽、1个PCIe 8X、2个PCI槽(10~12网口)
通过扩接网卡实现4~12网口的配置需求(采用PCI运动控制卡控制滑台)
